반사 된 신호의 진폭을 측정하는 것은 결함의 크기를 측정하는데 있어 진폭은 균열의 방향에 크게 의존하기 때문에 상대적으로 신뢰할 수 없는 방법이다.  진폭대신에, TOFD는 반사체의 위치와 크기를 결정하기위하여 초음파펄스신호의 진행시간을 상용한다.

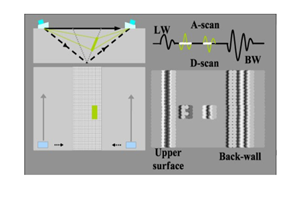

TOFD 시스템에서 한 쌍의 초음파 프로브를 용접부의 양쪽에 위치시킨다. 프로브 중 하나는, 송신용으로, 초음파 펄스를 방출하고,  수신용으로서, 반대쪽 프로브는 방출된 초음파를 수신된다.


  • 균열이 존재하는 경우, 균열의 선단으로부터 발생된 초음파의 회절신호가 발생한다.

  • 회절 신호의 진행시간을 이용하여 크랙 선단의 깊이는 단순히 삼각함수에 의하여 자동적으로 계산될 수 있다.

  • TOFD의 한계중 하나는 Lateral Wave 신호에 의하여 숨겨지는 영역에 불연속들이 존재하는 “Dead Zone”이다.

  • 불감대의 깊이는 프로브의 분산각과 주파수에 의존된다. 일반적으로 불감대의 깊이는 검사표면으로부터 약 5mm 정도이다.

  • 사이드 드릴 홀을 가진 교정 블록이 사용되며, ISO 10863이 ”Dead Zone”과 정확한 크기측정을 확인하는데 이용된다.
